Двухсторонний автоматический кромкооблицовочный станок JIYU JY-478JKQC (LACVNB) TWO
Конструктивные особенности
Характеристики
Документация
Технические характеристики
Модель
JY-478JKQC (LACVNB) TWO
Рабочее давление, МПа
0,6
Общая мощность, кВт
44
Скорость подачи, м/мин
15 - 26
Толщина кромочного материала, мм
0,4 - 3
Назначение

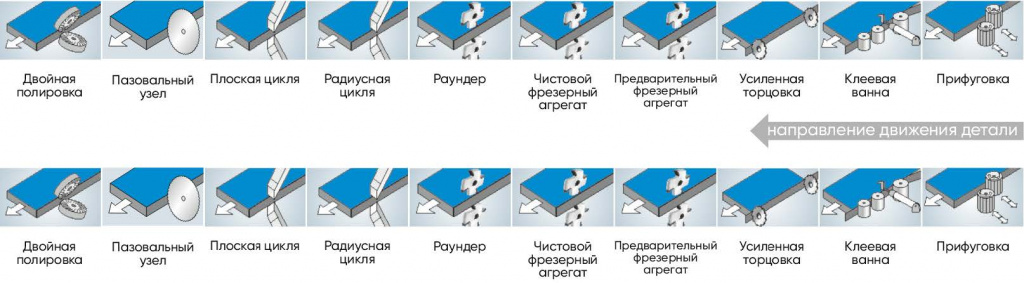

Автоматический двухсторонний кромкооблицовочный станок JIYU JY-478JKQC (LACVN) TWO предназначен, для одновременного облицовывания с двух сторон прямолинейных деталей кромочным материалом в промышленных масштабах. Это оптимальный выбор для создания универсальной и гибкой промышленной линии, позволяющей автоматизировать производственный процесс для повышения его эффективности. Применяется на предприятиях, выпускающих серийную мебель.Схема обработки
Промышленный компьютер
Система нанесения разделительной жидкости
Узел прифуговки
Система предварительного нагрева клеевого состава
Лампа нагрева
Прижимной узел
Усиленный торцовочный узел
Фрезерный узел с прямыми ножами
Фрезерный узел с радиусными ножами
Раундер
Циклевочный узел с радиусными ножами
Система сбора стружки от радиусной цикли
Плоская цикля
Пазовальный узел
Двойной узел полировки
Верхний прижимной ремень
Промышленные инженерные решения в компоновке станка
Станина
Автоматическая система смазки
Пневматические цилиндры и компоненты
Электрические компоненты
Приводной механизм транспортера
Надежный контроллер управления JIYU
Электромагнитные клапаны управления пневмосистемами
Концевые выключатели, датчики положения и энкодеры

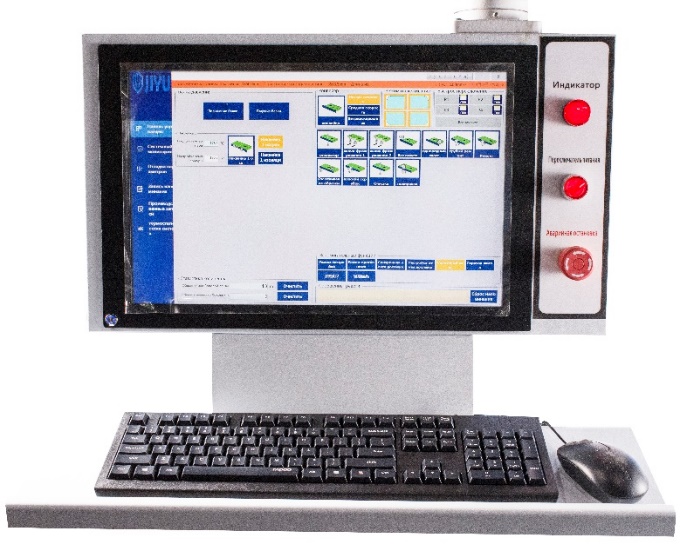

Промышленный компьютер
Высококачественный промышленный компьютер с ОС Windows, с возможностью управлять всеми узлами и агрегатами, и меню производственной статистики. При необходимости может быть подключен к сети предприятия для осуществления контроля и удаленной диагностики.

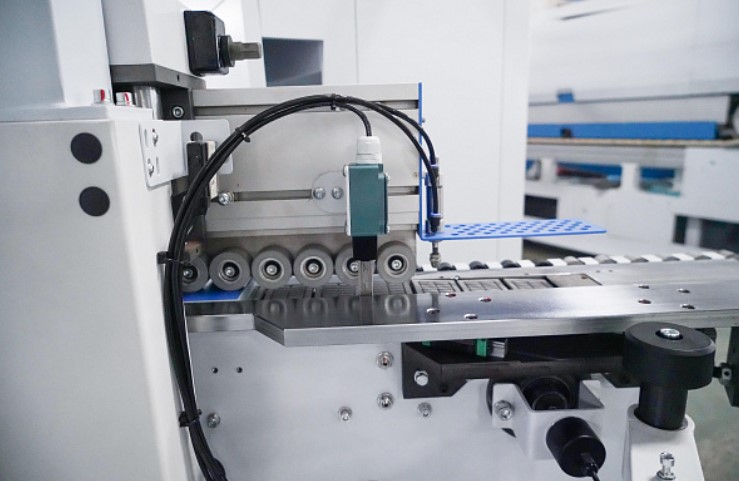

Система нанесения разделительной жидкости
Разделительная жидкость распыляемая перед узлом предварительного фрезерования, предотвращает прилипание излишков клеевого материала на плоскости детали.

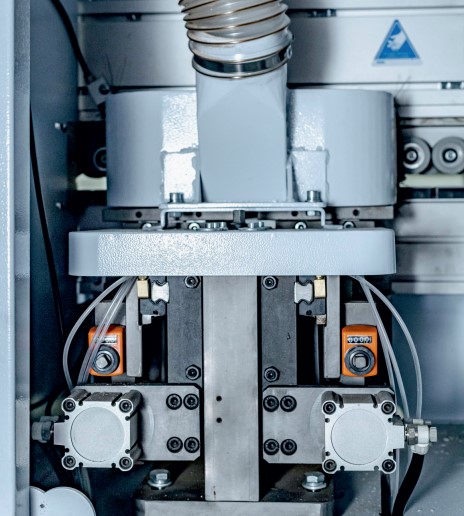

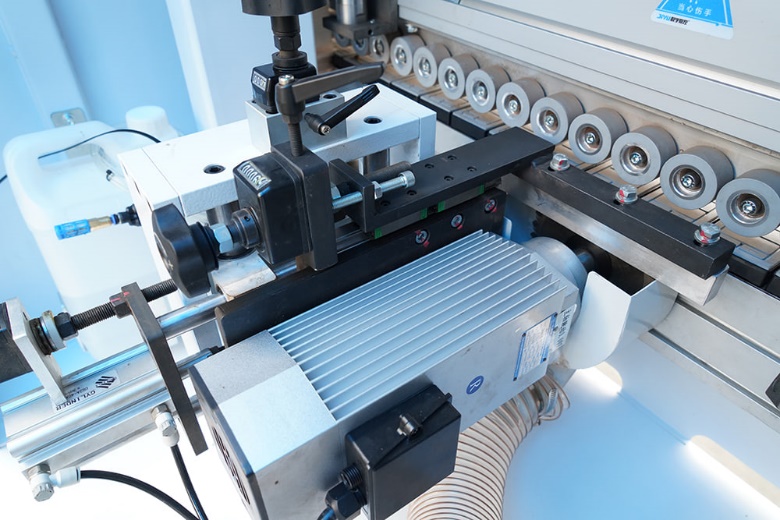

Узел прифуговки
Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2,2 кВт 12000 об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 40 мм.
[Опционально] Возможна установка инструмента для фрезеровки до 60 мм.
Система предварительного нагрева клеевого состава
Идеальное решение для точного дозирования и поддержания оптимальной температуры технологического процесса приклеивания кромки.

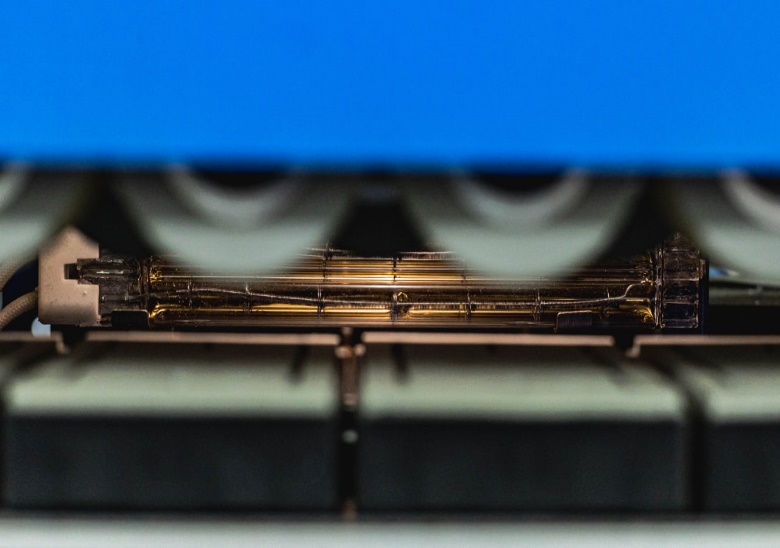

Лампа нагрева
Лампа предназначена для прогрева торца детали и улучшения адгезии в зоне склеивания, особенно в прохладных помещениях.

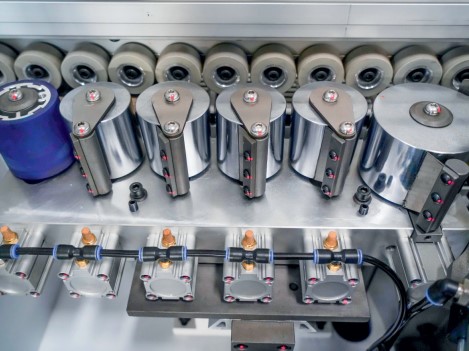

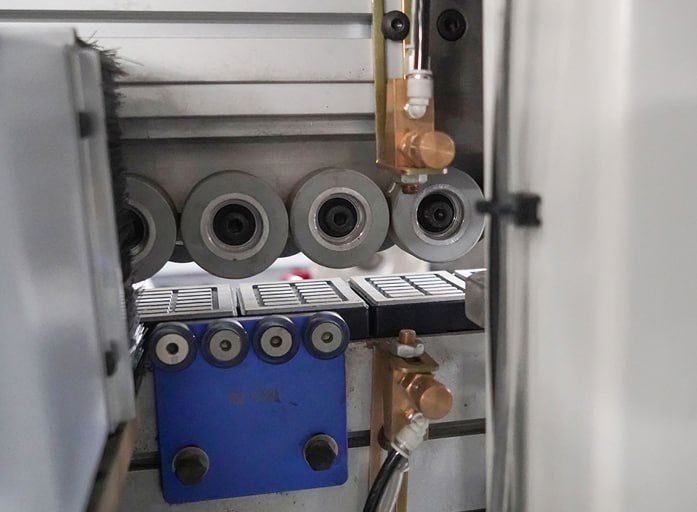

Прижимной узел
Прижимной пневматически управляемый узел состоит из одного основного и пяти допрессовочных роликов. Ролики оснащены механизмом очистки.

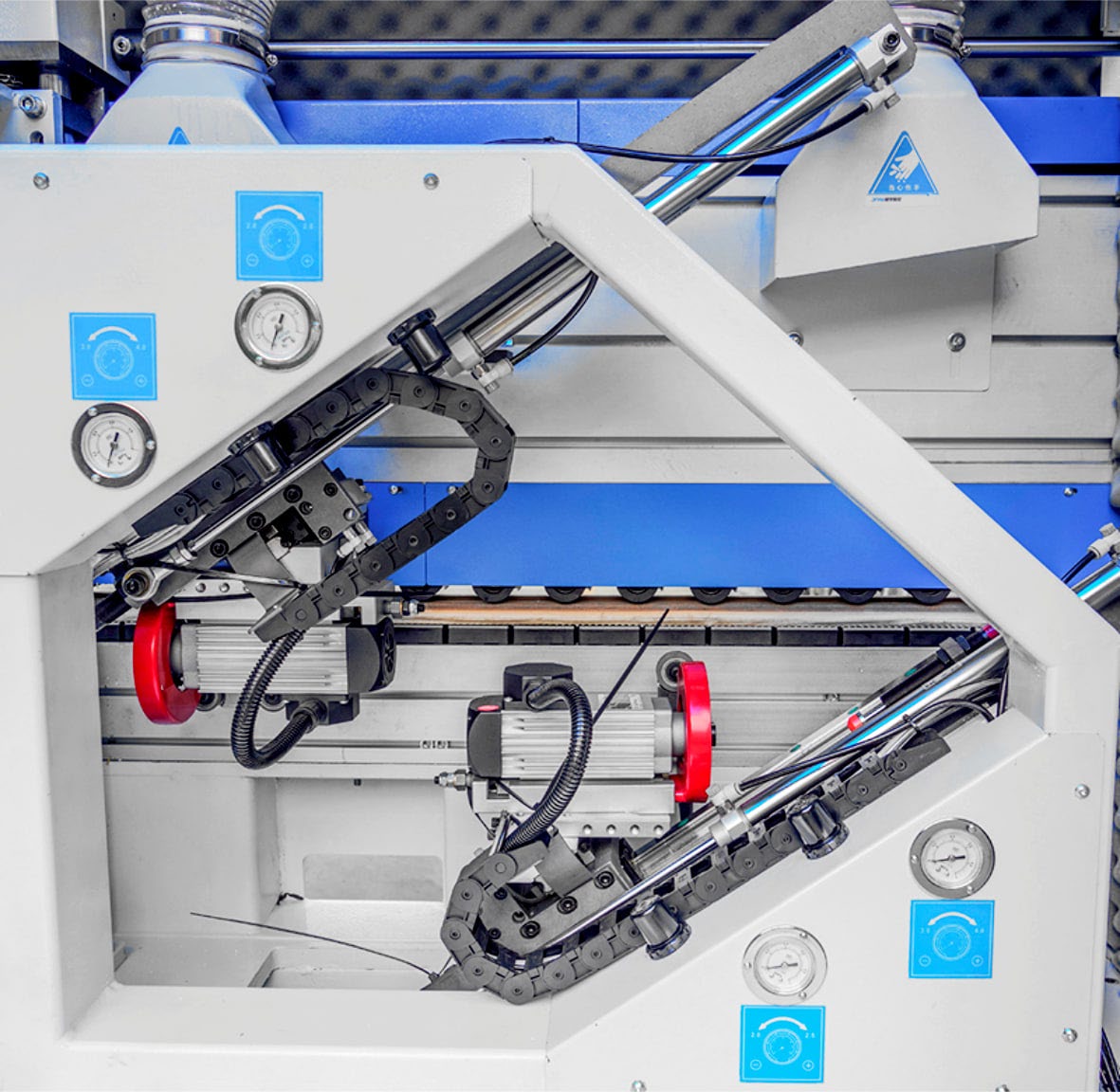

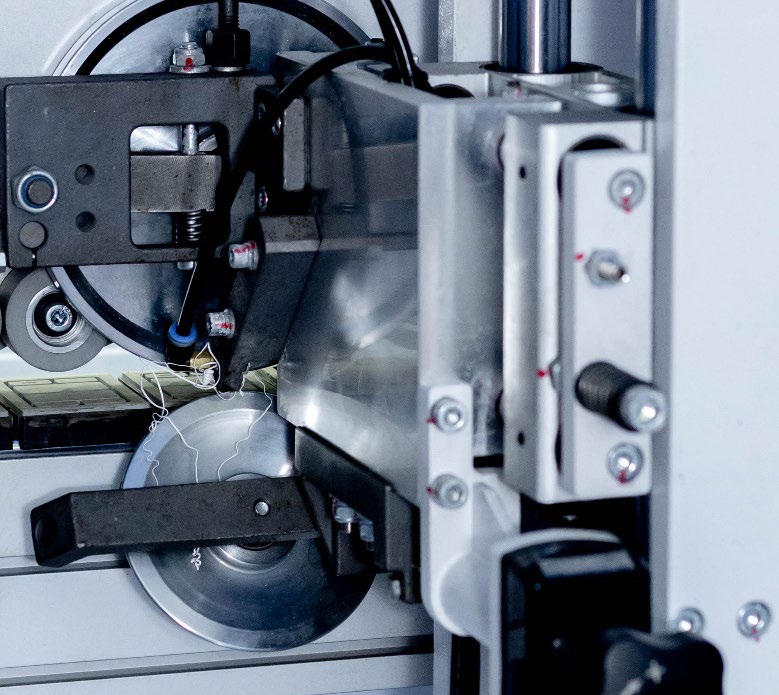

Усиленный торцовочный узел
Усиленная конструкция торцовочного узла с двумя направляющими для идеального торцевания на высоких скоростях. Два аспирационных зонда.
Фрезерный узел с прямыми ножами
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 12000об/мин. Узел оснащен 2 фрезами с прямыми ножами.

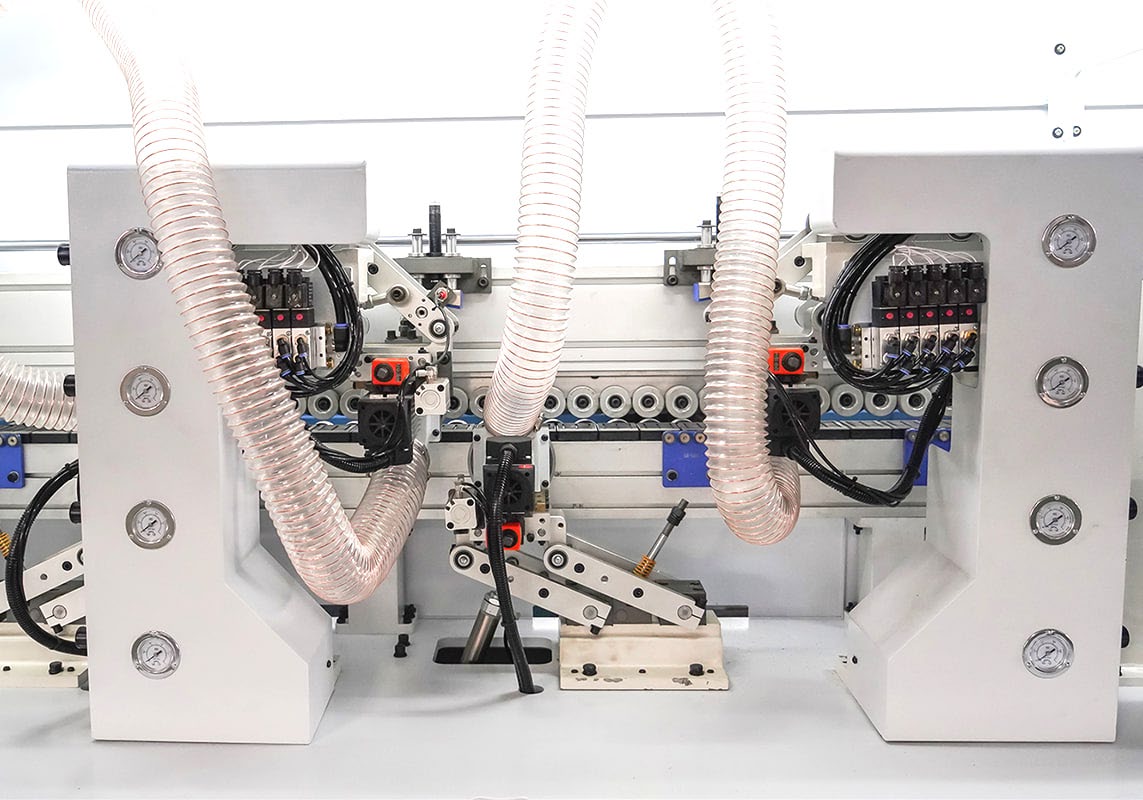

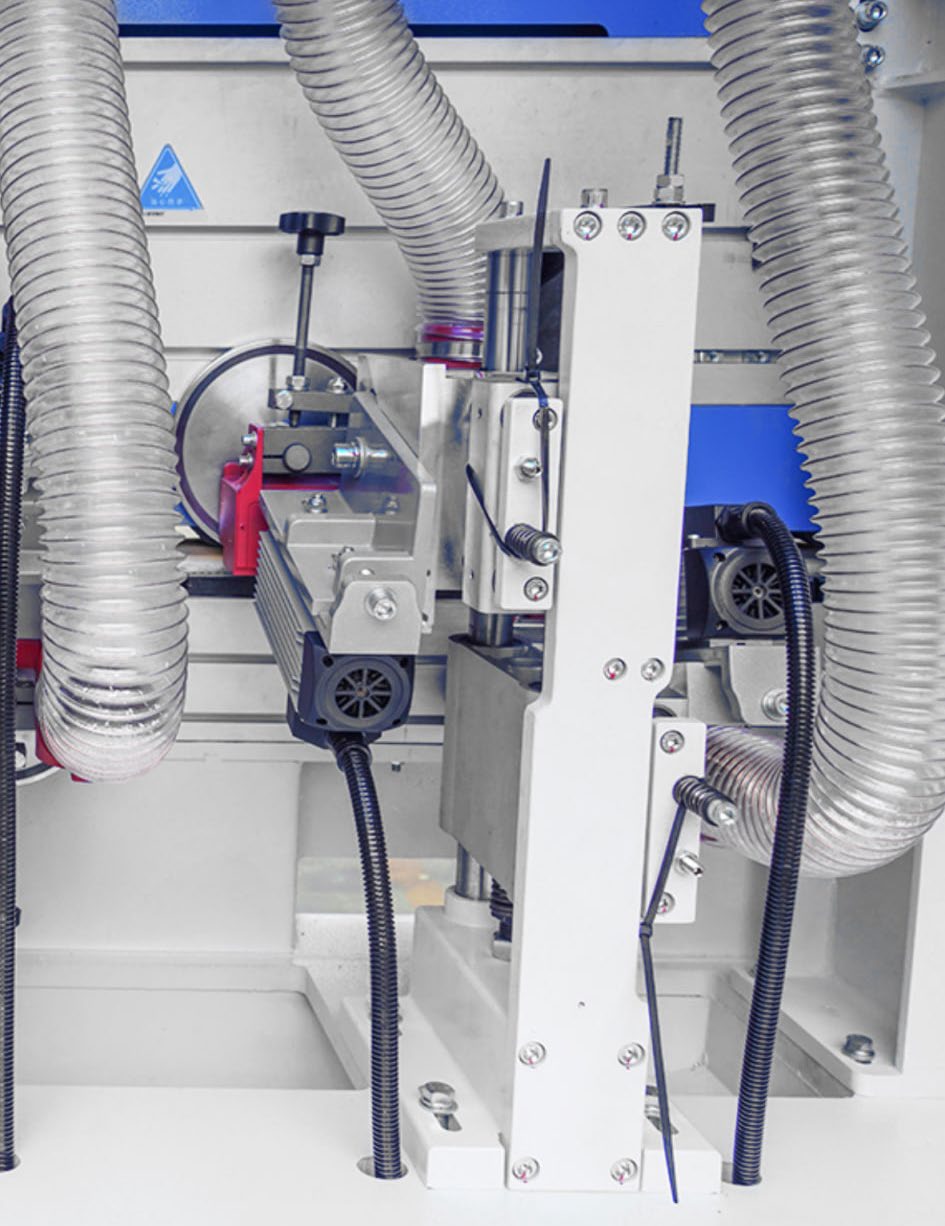

Фрезерный узел с радиусными ножами
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2.
Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку.
Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков.

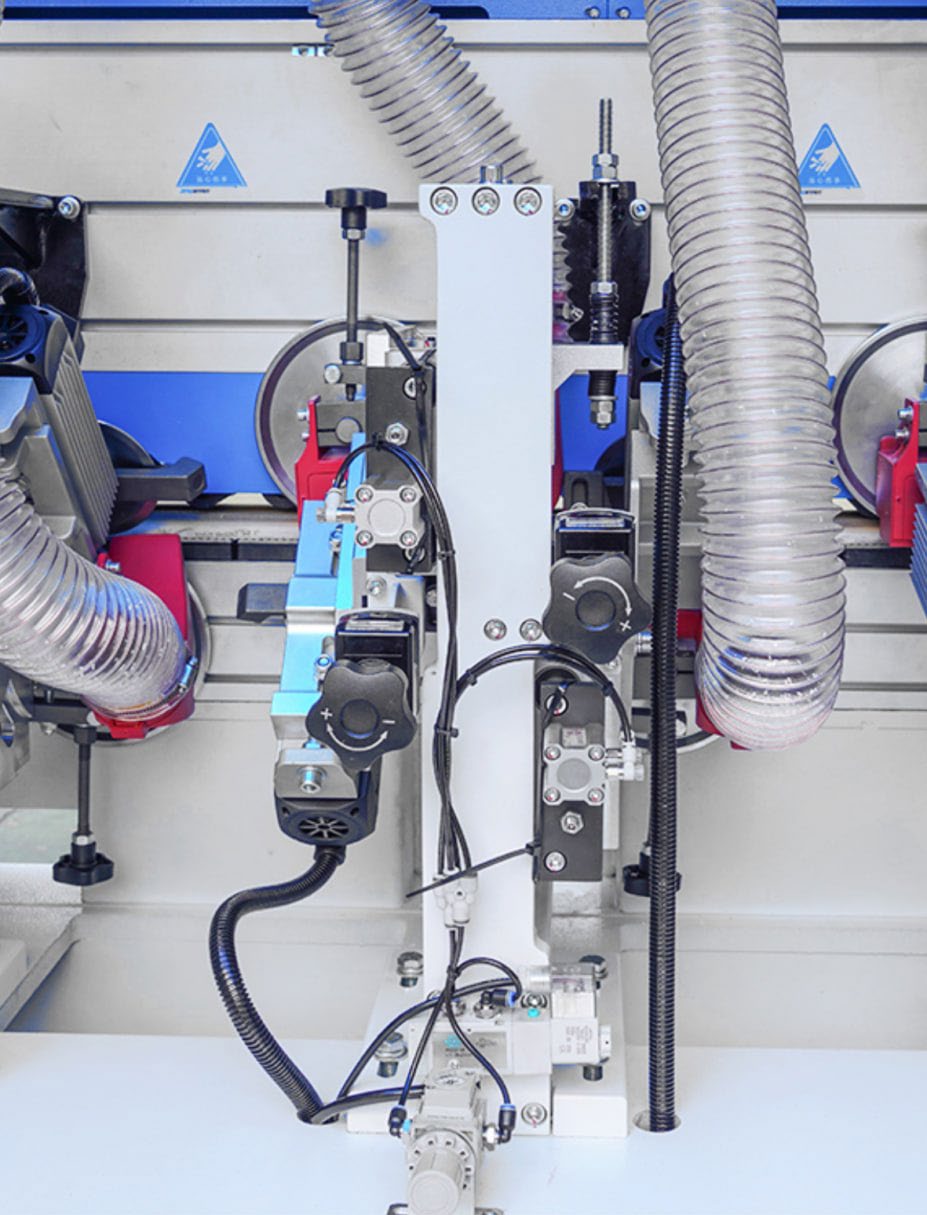

Раундер

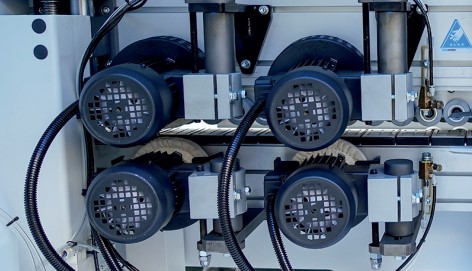

Узел закругления углов кромки (раундер) оснащен четырьмя высокооборотистыми двигателями мощностью по 0,35 кВт. Работает с деталями высотой от 10 до 60 мм. Минимальная длина заготовки 250мм (при высоте детали 18 мм).

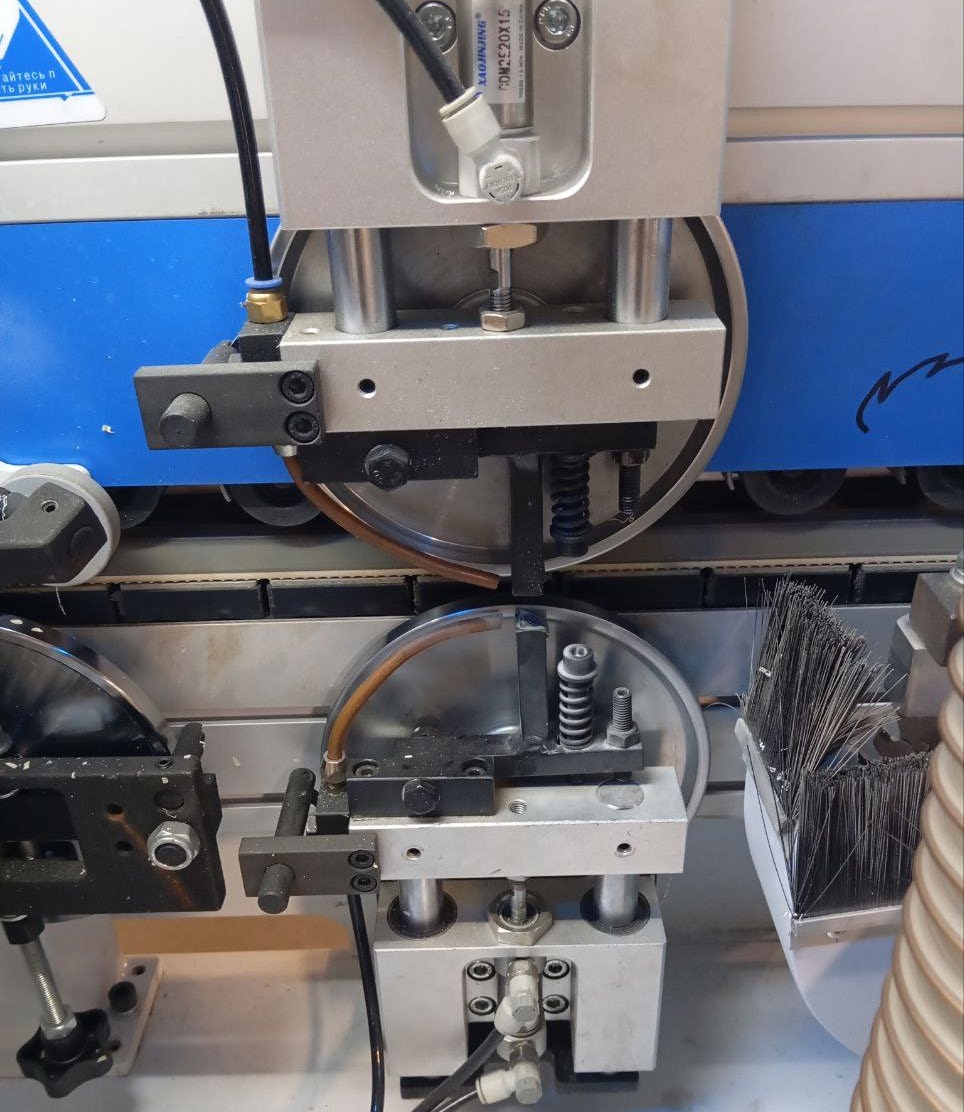

Циклевочный узел с радиусными ножами
Циклевочный агрегат для кромок толщиной 2 мм оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.
Система сбора стружки от радиусной цикли
Аспирационная система, выполненная в виде короба-накопителя для сбора стружки, отводимой из зоны резания радиусной цикли.
Плоская цикля
Узел плоской цикли предназначен для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.
Пазовальный узел
Узел предназначен для пазования деталей. Регулировка паза от края детали до 23 мм (в зависимости от пильного диска). Оснащен системой аспирации для эффективного отвода стружки из зоны обработки.
Двойной узел полировки
Двойной узел полировки оснащен четырьмя моторами полировальными кругами, имеет возможность регулировки по осям.

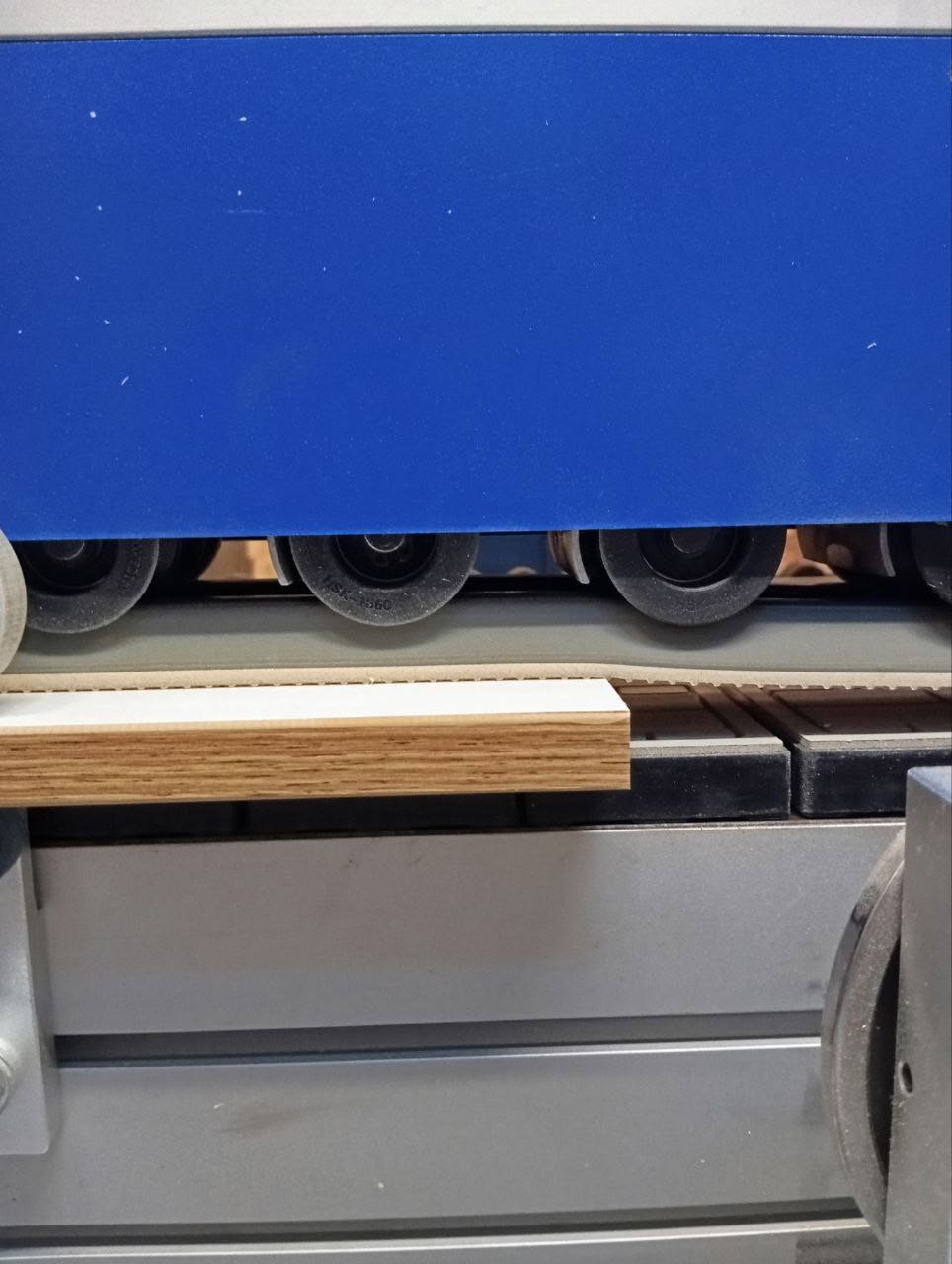

Верхний прижимной ремень
Прижимной ремень, усиленный внутри специальным волокном, обеспечивает надежную и деликатную фиксацию детали к конвейеру.

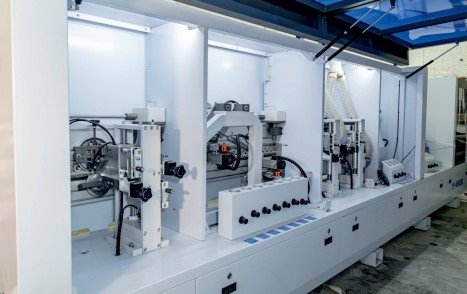

Промышленные инженерные решения в компоновке станка

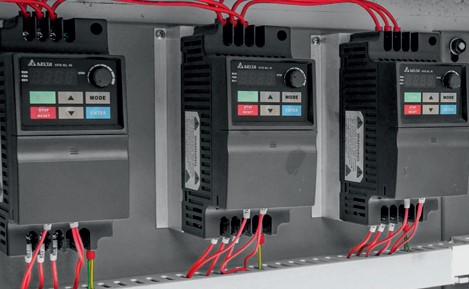

Каждый узел управляется отдельным инвертором SHILIN (Тайвань).
Станина
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.

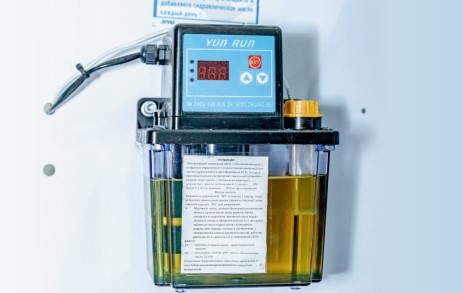

Автоматическая система смазки
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.

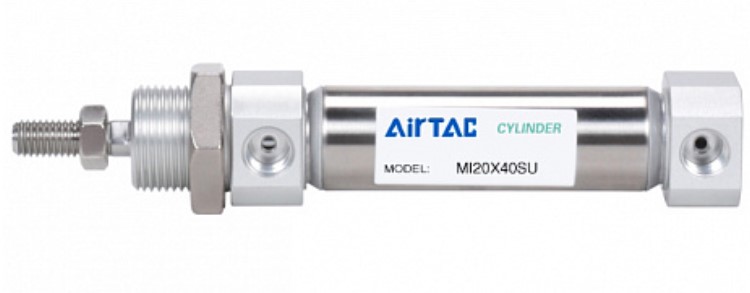

Пневматические цилиндры и компоненты
AirTAC.

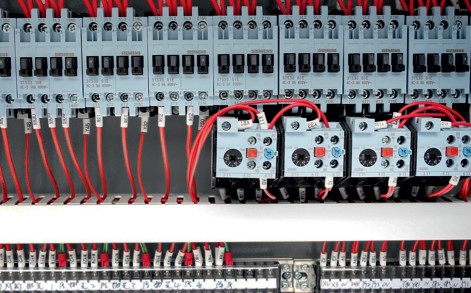

Электрические компоненты
Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric и Siemens промышленной серии.

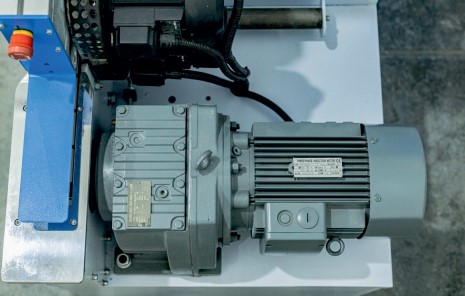

Приводной механизм транспортера
Надежный редуктор приводится во вращение эл. двигателем 2,2 кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки.
Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80 мм. Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.

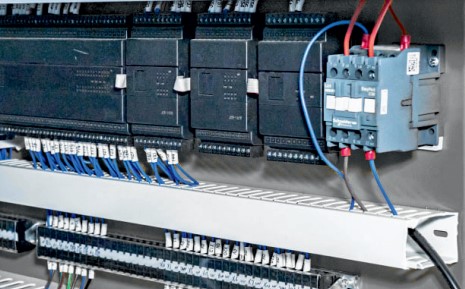

Надежный контроллер управления JIYU

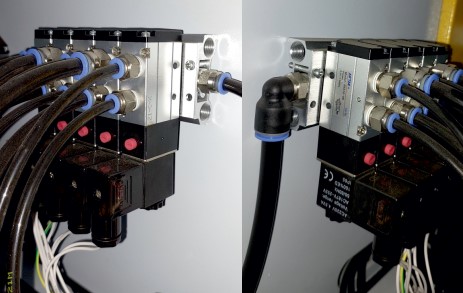

Электромагнитные клапаны управления пневмосистемами
AirTAC/Easun.
Концевые выключатели, датчики положения и энкодеры
Honeywell Taiwan.
