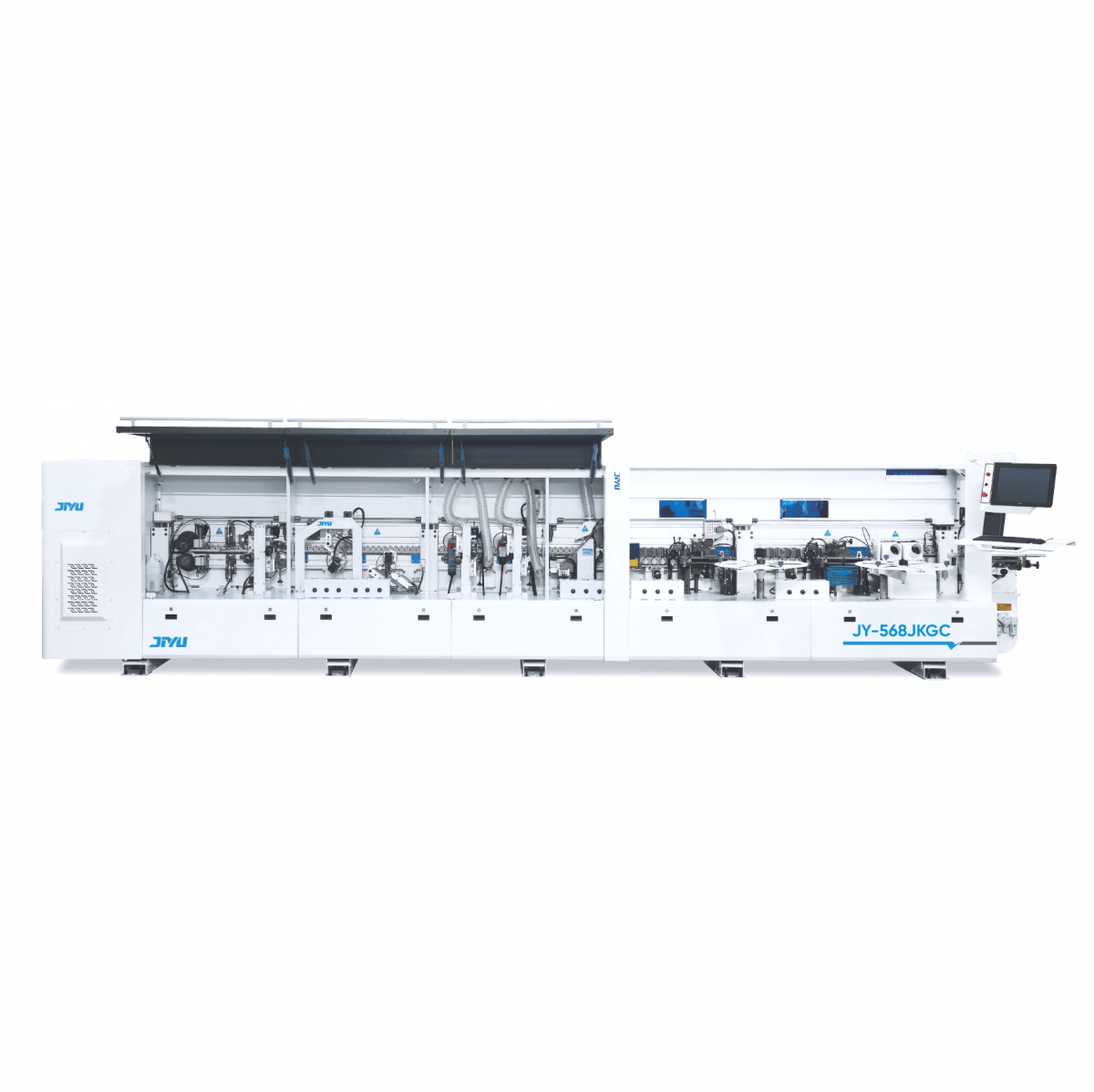

Автоматический кромкооблицовочный станок JIYU JY-568JKGC
Конструктивные особенности
Характеристики
Документация
Видеообзор
Технические характеристики
Модель
JY-568JKGC
Мин. ширина детали, мм
60
Мин. длина детали, мм
120
Мин. толщина детали, мм
10
Макс. толщина детали, мм
60
Рабочее давление, МПа
0,6
Общая мощность, кВт
23
Скорость подачи, м/мин
15-23
Мощность привода траверсы, кВт
0,37
Толщина кромочного материала, мм
0,4-3
Габаритные размеры, мм
8650х750х1580
Вес, кг
3300
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Схема обработки
Прифуговка
Разделительная жидкость
Лампа нагрева
Две клеевых ванны
Торцевой узел
Предварительный (черновой) фрезерный узел
Фрезерный узел
Раудер
Радиусная и плоская цикля
Система нанесения очистительной жидкости
Двойной узел полировки
Инверторы
Пневмокомпоненты
Электрические части
Автоматическая система смазки
Приводной механизм транспортера
Промышленный компьютер
Контроллер
Электромагнитные клапаны управления пневмосистемами
Концевые выключатели, датчики положения и энкодеры

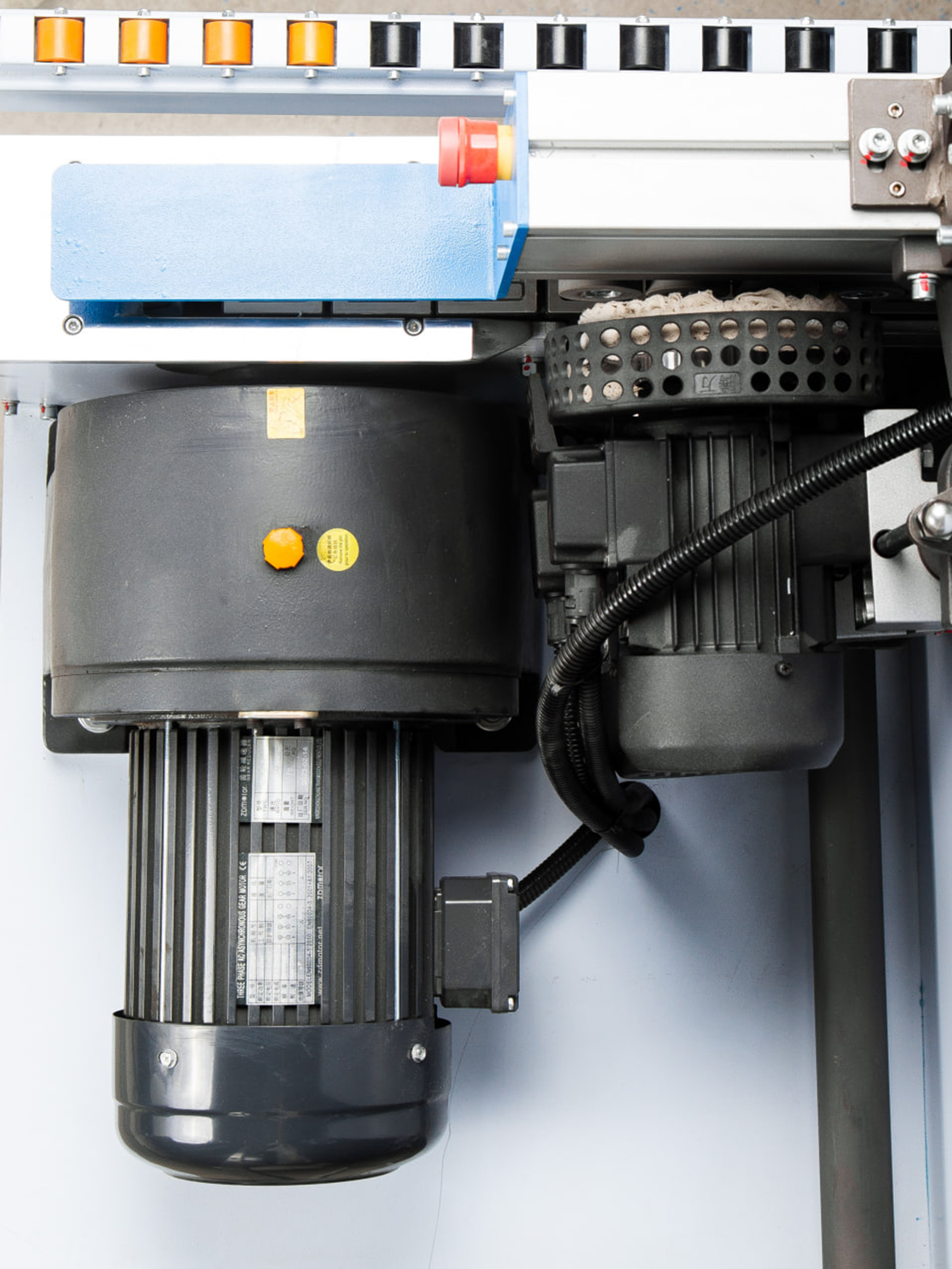

Прифуговка
Узел прифуговки с двумя моторами по 2.2 кВт и алмазными фрезами. Узел предварительного фрезирования (прифуговка) оснащен двумя высокооборотистыми моторами по 2.2 кВт 12000 об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 35 мм.
Разделительная жидкость
Система нанесения разделительной жидкости для нанесения на верхнюю и нижнюю пласть детали для безупречной чистоты изделия на выходе из станка.
Лампа нагрева
Лампа предназначена для прогрева торца детали и улучшения адгезии в зоне склеивания, особенно в прохладных помещениях.
Две клеевых ванны
Для возможности работы с разными типами и цветами клеев. [Опционально] Возможна установка узла верхнего дозирования с предварительным нагревом.
Торцевой узел
Торцовочный агрегат с двумя высокооборотистыми моторами и системой перемещения на линейных направляющих, оснащен аспирационным кожухом.
Предварительный (черновой) фрезерный узел
Фрезерный узел с прямыми ножами оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 12000 об/мин. Узел оснащен 2 фрезами с прямыми ножами.
Фрезерный узел
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2. Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков. [Опционально] Возможна установка пневматической перенастройки узла с пульта управления.
Раудер
Узел закругления углов кромки (раундер) оснащен двумя высокооборотными двигателями мощностью по 0,35 кВт. Работает с деталями высотой от 10 до 60мм. Минимальная длина заготовки 250мм (при высоте детали 18 мм).

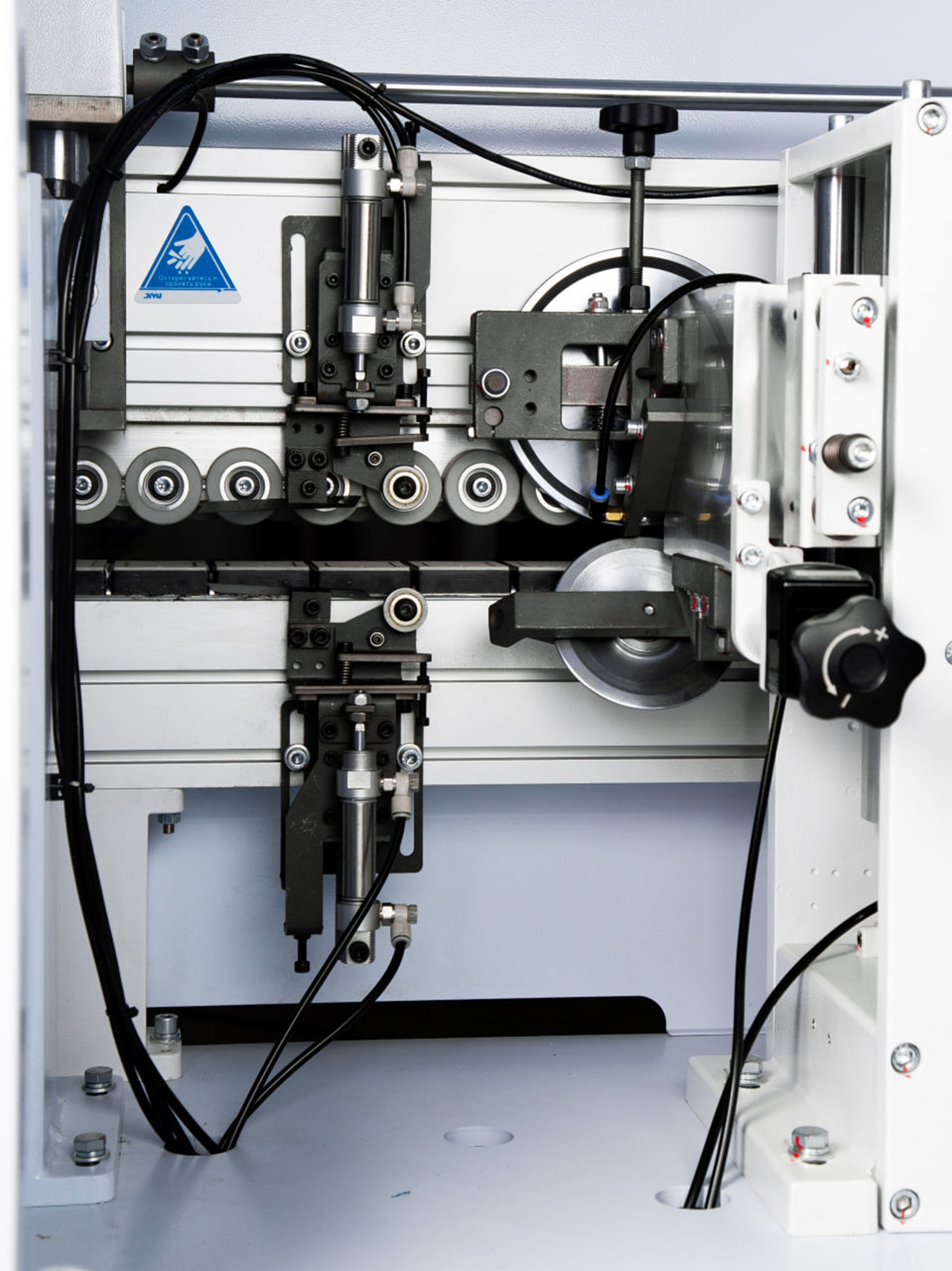

Радиусная и плоская цикля
Циклевочный узел с радиусными ножами R=2мм
Циклевочный агрегат для кромок толщиной 2мм с оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.
Предназначена для удаления остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.
Система нанесения очистительной жидкости
Перед процессом полировки распыление чистящего средства эффективно удаляет излишки клея и другие загрязнения с детали.
Двойной узел полировки
Использование двух типов инструмента — тканевого и полировального круга обеспечивают идеальную финишную полировку.

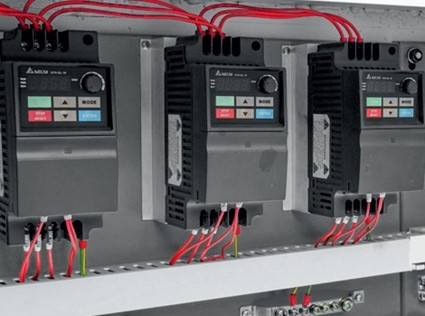

Инверторы
Каждый узел управляется отдельным инвертором SHILIN (Тайвань).
Пневмокомпоненты
AirTAC.
Электрические части
Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric и Siemens промышленной серии.

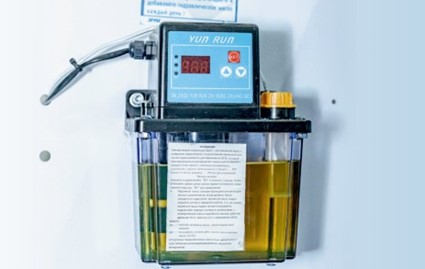

Автоматическая система смазки
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.
Приводной механизм транспортера
Надежный редуктор приводится во вращение эл. двигателем 2,2 кВт и позволяет развивать скорость до 23 м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки. Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80 мм. Конструкция имеет защитное исполнение, оберегающее оператора от травмирования рук.
Промышленный компьютер
Высококачественный промышленный компьютер с ОС Windows, с возможностью управлять всеми узлами и агрегатами, и меню производственной статистики. При необходимости может быть подключен к сети предприятия для осуществления контроля и удаленной диагностики.
Контроллер
Надежный контроллер управления JIYU.

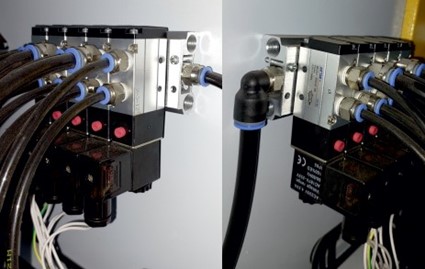

Электромагнитные клапаны управления пневмосистемами
AirTAC/Easun.

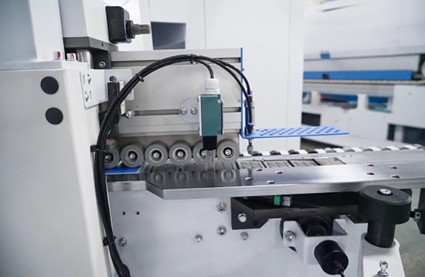

Концевые выключатели, датчики положения и энкодеры
Honeywell Taiwan.
