Автоматический кромкооблицовочный станок для деталей со скосом 45° JIYU JY-868-45
Конструктивные особенности
Характеристики
Документация
Технические характеристики
Модель
JY-868-45
Мощность двигателя, кВт
10,5
Мин. ширина детали, мм
60
Мин. толщина детали, мм
15
Макс. толщина детали, мм
40
Скорость подачи, м/мин
10-18
Габаритные размеры, мм
6100x900x1600
Назначение
Эта машина представляет собой кромкооблицовочный станок со скошенной кромкой под углом 45 градусов, он подходит для серийного производства кромкооблицовки панельной мебели.Он имеет функции обрезки фасок, обрезки кромок и облицовки кромок пластин под углом 45 градусов, а также может осуществлять процесс облицовки кромок пластин под углом 45 градусов для особых нужд. Простая операция экономит много персонала для предприятия.
Схема обработки
Сенсорный экран Сенсорный экран
Графическая сенсорная панель оператора Wecon.

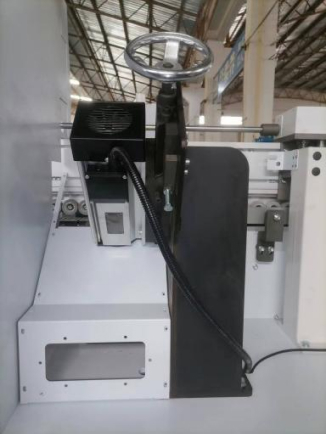

Устройство пиления под углом 45 градусов
Коническая пила в основном распиливает доску под углом 45 градусов.
Обработка канавок
Инструмент гравирует канаку на кромке, для ее более точного позиционирования.
Приклеивание фасок кромок
Нагрев клей-расплава и нанесение расплавленного клея на фаску заготовки.
Горячая лампа 1
Предварительный нагрев.
Приклеивание вертикальной кромки
Нагрев клей-расплава и нанесение расплавленного клей на заготовку.
Горячая лампа 2
Подогрев детали.

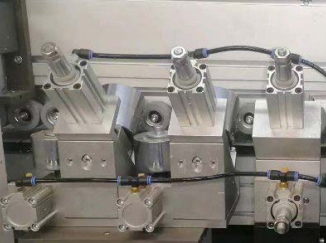

Вертикальное прессование
Эффективное приклеивание и более гладкая кромка, прижимной ролик оснащен скребком, для очистки клея при налипании.
Прессование фасок
Эффективное приклеивание и более гладкая кромка, прижимной ролик оснащен скребком, для очистки клея при налипании.

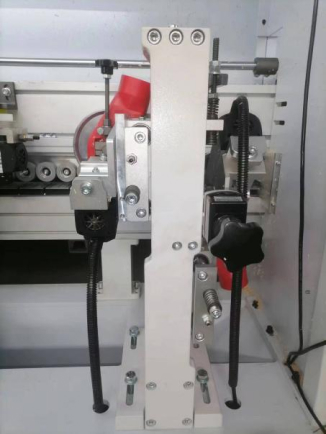

Фрезеровка свесов кромки
Фрезеровка свесов кромки, выступающей с верхней и нижней сторон скошенной кромки, так, чтобы верхний и нижний края кромки были на одном уровне с поверхностью доски.
Торцовка
Благодаря точному линейному движению направляющей кромка заготовки обрезается, обеспечивая гладкую поверхность разреза.
Плоская цикля
Удаление ножевых линий после фрезеровки свесов на поверхности кромки и соскребание излишек клея между кромкой и заготовкой.
Полировка
Применение хлопкового полировального круга для очистки и полировки обработанной детали, после облицовки кромки.
