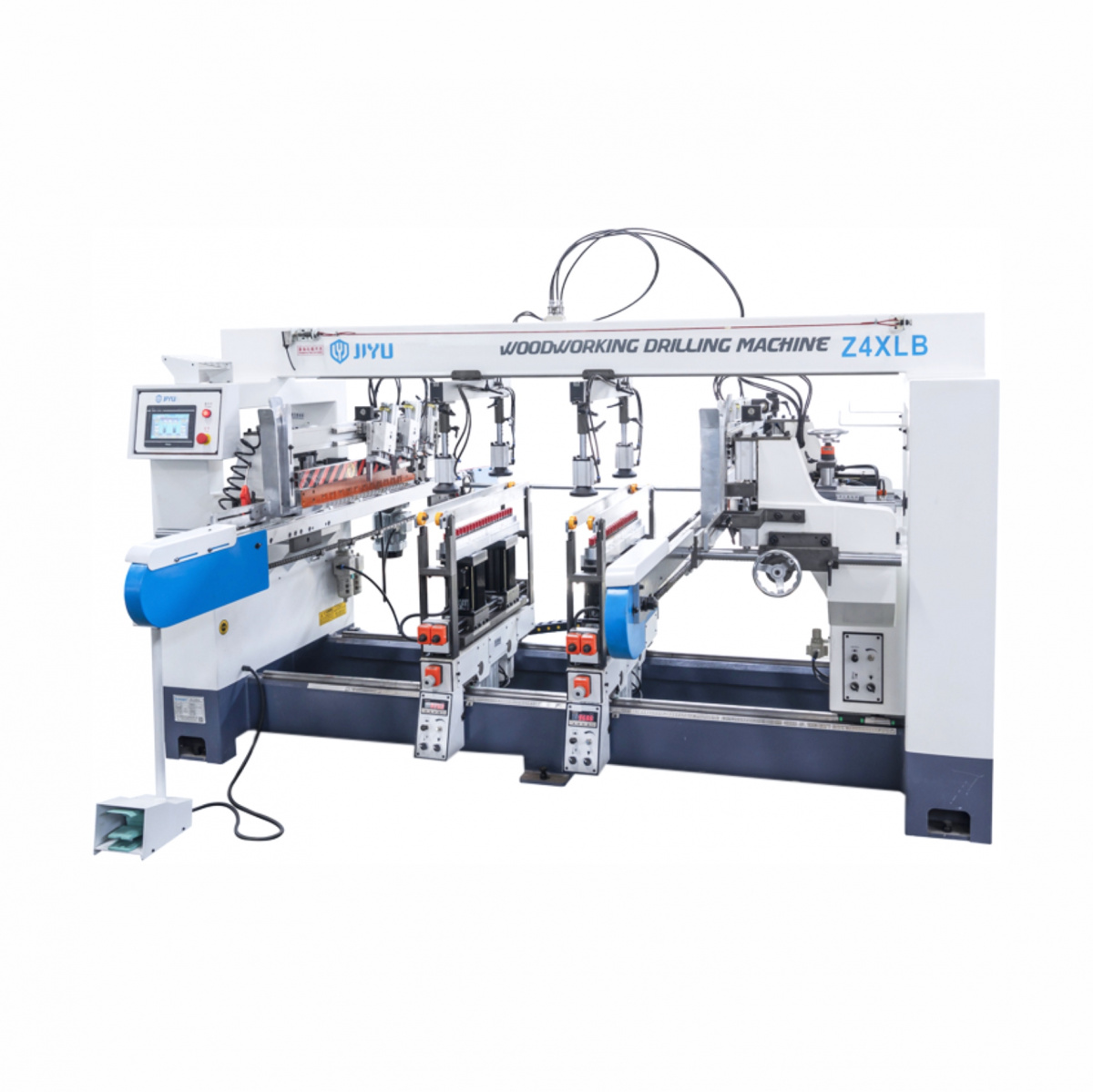

Многотраверсный сверлильно-присадочный станок JIYU Z4XLB
Конструктивные особенности
Характеристики
Документация
Технические характеристики
Модель
Z4XLB
Общая мощность, кВт
10
Количество шпинделей
22х4=88
Скорость вращения шпинделя, об/мин
2840
Максимальное расстояние между обрабатываемыми отверстиями, мм
1500х640
Посадочный диаметр сверла в патрон, мм
10
Производительность, шт/мин
16-30
Габаритные размеры, мм
3000х2800х1560
Вес, кг
1400
Назначение
Сверлильно-присадочный станок проходного типа с автоматической подачей детали JIYU Z4XLB применяется для сверления отверстий в мебельных деталях и щитах на мебельных производствах выпускающих серийную продукцию.
Компоненты станка
|

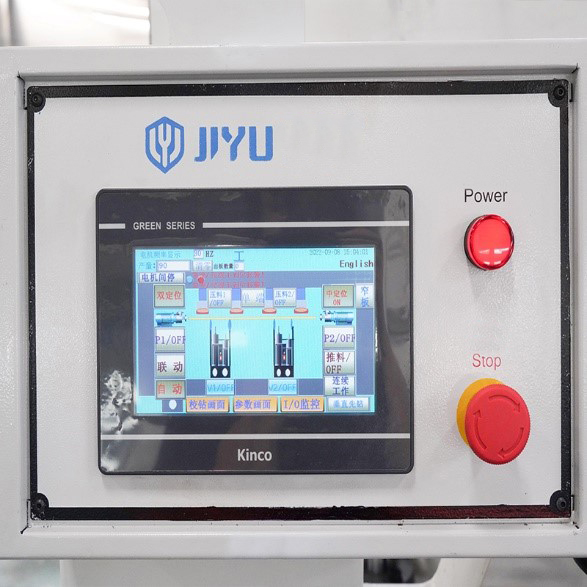

Станок управляется промышленным пультом с ЖК дисплеем |
ПЛК управления промышленной системой KONG/HIMA |
Управление сверлильными группами производится с промышленного контроллера с ЖК-дисплеем
Перемещение нижних вертикальных траверс происходит на призматических направляющих с линейными подшипниками, что обеспечивает точность и плавность хода

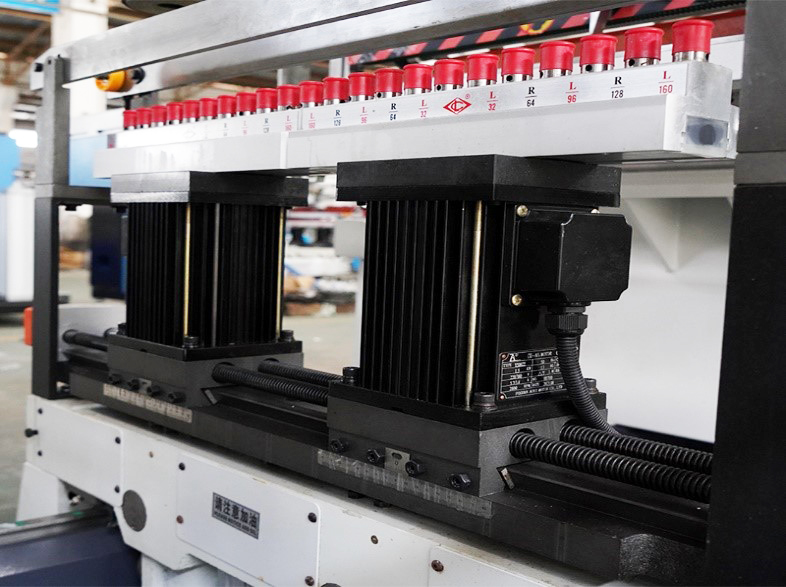

Каждая вертикальная траверса разделена на 2 секции с двумя моторами

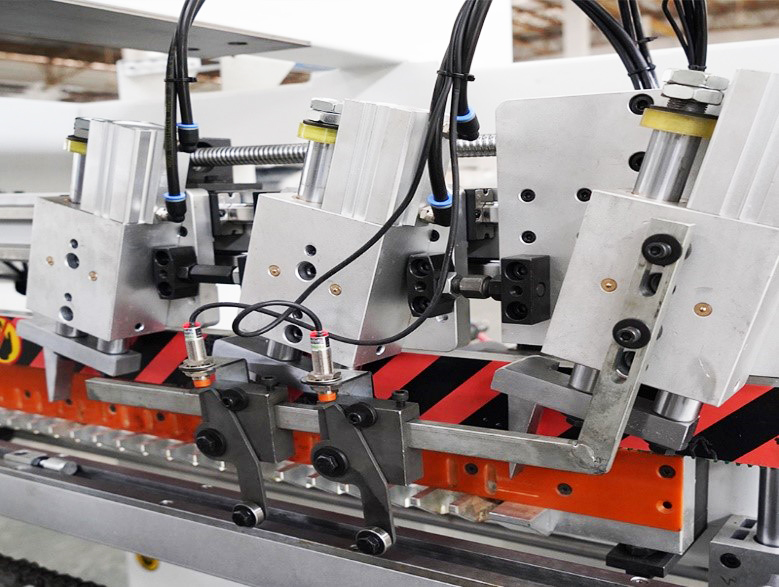

Система для автоматической подачи детали при работе в режиме «проходного» типа
Управление сверлильными группами производится с промышленного контроллера с ЖК-дисплеем
Перемещение нижних вертикальных траверс происходит на призматических направляющих с линейными подшипниками, что обеспечивает точность и плавность хода

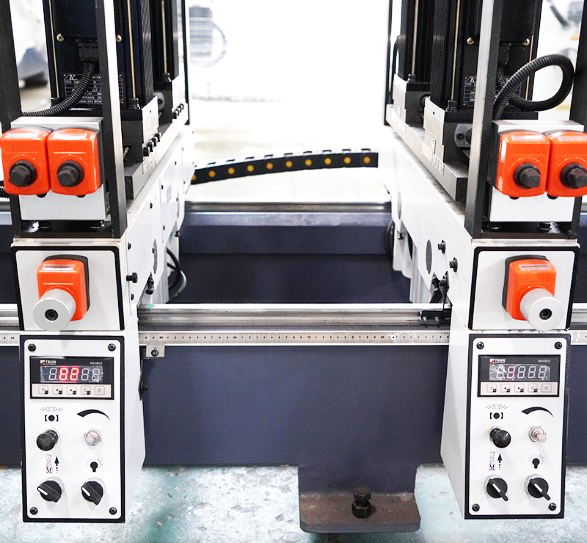

Фиксация траверсы на заданном месте надежно осуществляется с помощью пневматического тормоза. Заданный размер индицируется на цифровом табло.
Каждая вертикальная траверса разделена на 2 секции с двумя моторами
При необходимости каждая из сверлильных секций может быть развернута в положение вдоль или поперек детали.
