Форматно-раскроечный центр с ЧПУ JIYU KS933H
Модель
KS933H
Мощность двигателя основной пилы, кВт
18 кВт
Мощность двигателя подрезной пилы, кВт
2 кВт
Конструктивные особенности
Характеристики
Документация
Видеообзор
Технические характеристики
Модель
KS933H
Мощность двигателя основной пилы, кВт
18 кВт
Мощность двигателя подрезной пилы, кВт
2 кВт
Общая мощность, кВт
26.5 кВт
Назначение
Предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных, так и не облицованных. Станок используется в условиях крупносерийного и массового производства для изготовления корпусной мебели, мебельного щита, погонажных изделий.
Высокая точность: идеальное сочетание управления редуктором и реечного привода обеспечивает точность распиливания в пределах ±0,15 мм.
Основная и подрезная пила имеют разные привода и могут опускаться и подниматься независимо друг от друга. Мощность основного привода 18 кВт, в совокупности с подрезным 2 кВт, обеспечивает высокую скорость и стабильность процесса раскроя материала.
Система управления ЧПУ позволяет редактировать план распиловки и управлять им, а также интегрироваться с различным программным обеспечением для раскроя и автоматизации производства, работать с системами штрих-кода.
Станина Станина
Станина станка разработана с учетом программ САПР, где были рассчитаны и смоделированы максимально допустимые нагрузки и требования, предъявляемые к конструкции станка. Сварная станина проходит полный цикл обработки, отпуск для снятия всех внутренних напряжений в материале, фрезеровку всех монтажных плоскостей и отверстий для монтажа узлов на пяти осевом обрабатывающем центре.

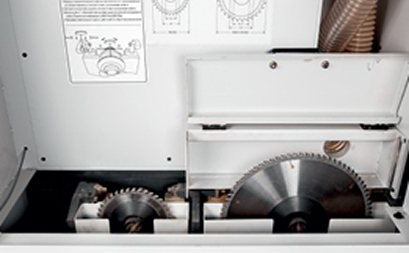

Пильный узел
Пильный блок на массивных направляющих оснащен раздельными приводами основного (15 кВт) и подрезного (2 кВт) пильных дисков.

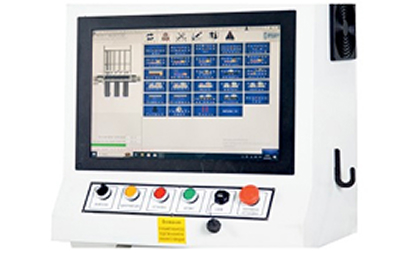

Высокоскоростная обработка данных
Промышленный программируемый контроллер обеспечивает высокоскоростную обработку и передачу данных.

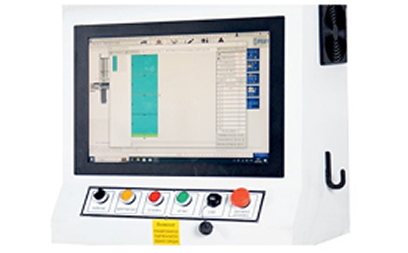

Оптимизация процесса раскроя
Станок оснащен промышленным компьютером и программным обеспечением с оптимизатором раскроя, который может редактировать планы распиловки и управлять ими, составлять задачи распиловки, имитировать и выполнять раскрой, а также может быть совместим и интегрирован с различными программами оптимизации раскроя и программным обеспечением для управления штрихкодами.
Система контроля и диагностики
Программное обеспечение осуществляет автоматический контроль всех процессов и передает сигнала на центральный процессор о возможных неисправностях и состоянии агрегатов.

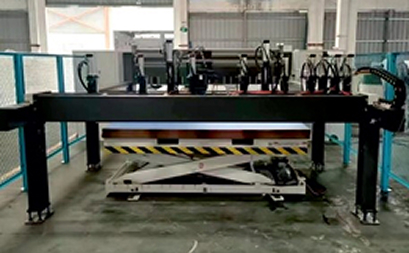

Гидравлически подъемный стол
Предназначен для облегчения подачи плитного материала с помощью задней загрузки. Максимальная грузоподъемность — 3 тонны. Максимальная высота пакета — 600 мм.
Пневматические выравниватели пакета
Предназначены для точного позиционирования материала при системе задней загрузки.

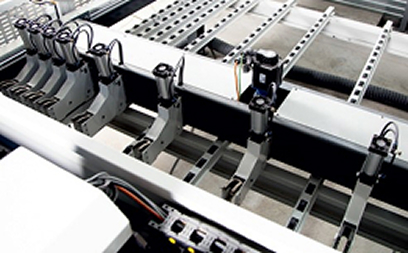

Конструкция захватов
Специальная конструкция захватов не повреждает материал при его фиксации и перемещении. Конструкция захватов с двухточечным зажимом надежно фиксирует и деликатно перемещает материал в течение всего цикла раскроя.
Система бокового выравнивания
Двойная система бокового выравнивания оснащена независимыми роликами поддержки по двум сторонам зоны пиления. Привод выравнивателя цепной, оснащен энкодером для безупречной точности позиционирования.

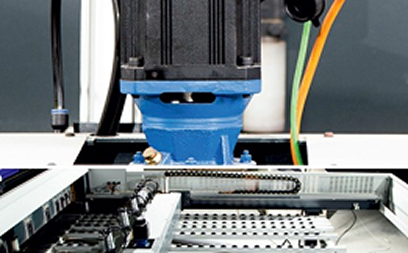

Сервопривода пильной каретки и программируемого толкателя
Двойная система бокового выравнивания оснащена независимыми роликами поддержки по двум сторонам зоны пиления. Привод выравнивателя цепной, оснащен энкодером для безупречной точности позиционирования.
